电力电缆的基本结构及材料详解

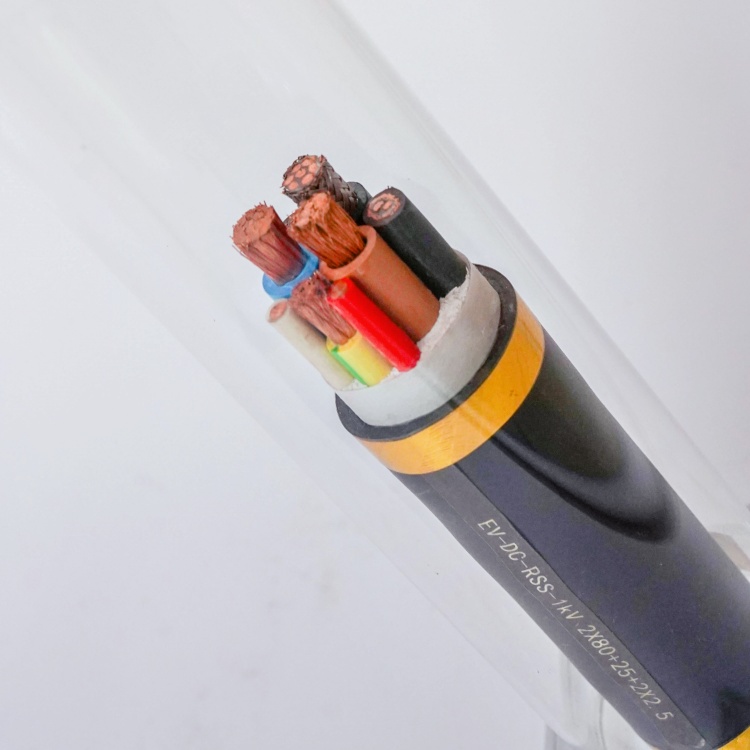

电力电缆的基本结构主要由导体（线芯）、绝缘层、屏蔽层、保护层（护套）等部分组成，根据电压等级、用途和环境的不同，结构可能有所差异。以下是典型电力电缆的详细分层结构：

---

 1. 导体（线芯）

   - 材料：通常采用铜或铝，因二者导电性好、机械性能适中。

   - 结构：

     - 单芯电缆：单根导体，截面为圆形或扇形。

     - 多芯电缆：由多根导体绞合而成（如3芯、4芯），截面常为圆形，绞合可提升柔韧性。

   - 截面规格：按载流量需求设计，如1.5 mm²、240 mm²等。

---

 2. 导体屏蔽层（中高压电缆有）

   - 作用：均匀导体表面电场分布，防止局部放电。

   - 材料：半导电材料（如交联聚乙烯+碳黑混合物）。

---

 3. 绝缘层

   - 作用：隔离导体，承受电压，防止漏电或击穿。

   - 材料：

     - 低压电缆：聚氯乙烯（PVC）、交联聚乙烯（XLPE）。

     - 中高压电缆：XLPE（耐温高、介电性能好）或乙丙橡胶（EPR）。

   - 厚度：随电压等级增加而增厚（如10 kV电缆绝缘层约3-5 mm）。

4. 绝缘屏蔽层（中高压电缆有）

   - 作用：与导体屏蔽层配合，进一步均匀电场。

   - 材料：半导电层，结构与导体屏蔽层类似。

---

 5. 金属屏蔽层

   - 作用：

     - 疏导短路电流（如接地故障时）。

     - 电磁屏蔽，减少对外干扰。

   - 材料：铜带绕包、铜丝编织或铝塑复合带。

---

 6. 填充层（多芯电缆）

   - 作用：填充线芯间隙，保持电缆圆整，增强机械强度。

   - 材料：非吸湿性材料（如聚丙烯绳、橡胶填充条）。

---

 7. 内护套（内衬层）

   - 作用：保护绝缘层和屏蔽层，防止金属屏蔽划伤绝缘。

   - 材料：PVC、聚乙烯（PE）或无卤低烟阻燃材料（如环保场合）。

---

 8. 铠装层（可选）

   - 作用：增强机械保护，抗压、抗拉、防啮齿动物啃咬。

   - 类型：

     - 钢带铠装：双层镀锌钢带绕包，抗压（如直埋电缆）。

     - 钢丝铠装：粗钢丝或细钢丝编织，抗拉（如海底电缆）。

 9. 外护套（外被层）

   - 作用：防护电缆免受水分、化学腐蚀、紫外线等外界损害。

   - 材料：

     - 通用型：PVC（成本低）、PE（耐候性好）。

     - 特殊场合：无卤素材料（阻燃、低烟）、氟塑料（耐高温）。

---

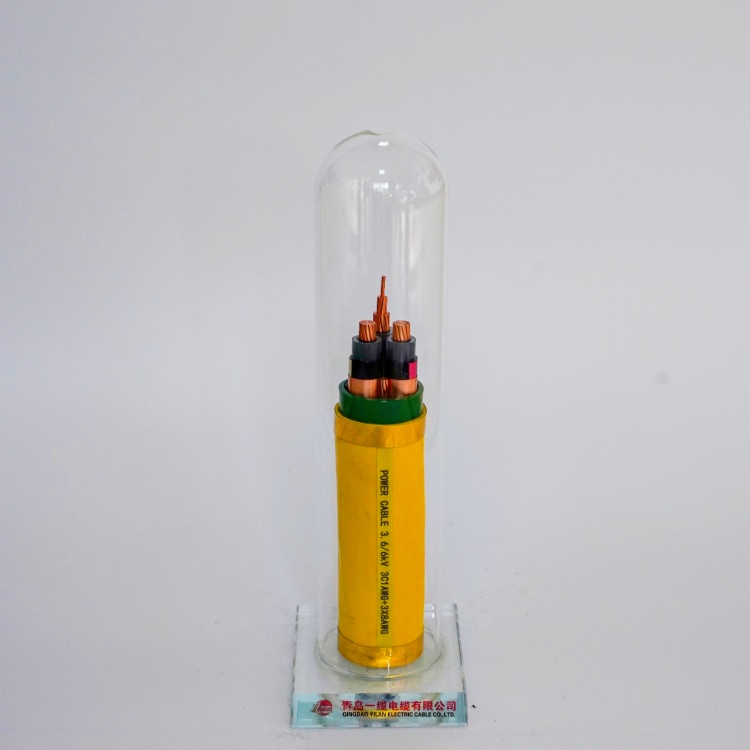

 典型电缆结构示例

- 低压电缆（0.6/1 kV）：导体 → PVC绝缘 → 填充 → PVC护套。

- 中压电缆（8.7/15 kV）：导体 → 导体屏蔽 → XLPE绝缘 → 绝缘屏蔽 → 铜带屏蔽 → PVC护套。

- 铠装电缆：... → 内护套 → 钢带铠装 → PVC外护套。

 特殊设计

- 阻燃/防火电缆：添加阻燃剂或云母带（如耐火电缆）。

- 防水电缆：金属护套（如铅套）或阻水凝胶填充。

- 光纤复合电缆：在结构中嵌入光缆用于通信监控。

电力电缆的设计需综合考虑电气性能、机械强度和环境适应性，不同应用场景（如地下敷设、矿井、船舶）会进一步优化结构。
