低烟无卤电缆的结构特性

低烟无卤（Low Smoke Zero Halogen, LSZH）电缆是一种在火灾场景下，能较好的保障人员安全和设备运行的环保型特种电缆。

其“低烟无卤”的特性，主要由材料的配方决定，而非结构本身，但性能的发挥又与完整的结构设计密切相关。

首先，看懂它的型号代号

电缆型号的字母是读懂其特性的关键。以常见的 WDZA-YJY 为例：

WDZ：无卤（W）低烟（D）阻燃（Z）。

A：阻燃等级A级（高等级），从高到低分A、B、C、D四类。若为 WDZN，则N表示增加了耐火（Fire-resistant）特性。

YJ：交联聚乙烯绝缘，一种高性能绝缘材料。

Y：聚乙烯护套，符合无卤低烟要求。

其次，拆解它的物理结构

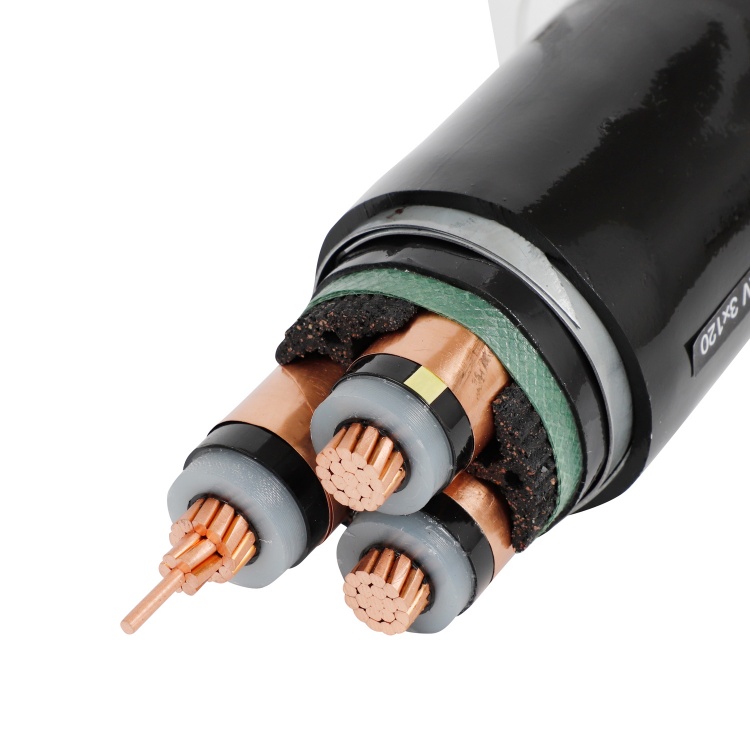

一根标准的低烟无卤电缆，其结构像洋葱般紧密，每一层都有明确分工：

导体层（电线电缆的核心）：通常采用高导电率的无氧铜作为导体，确保电力传输。

绝缘层（一道安全屏障）：包裹在导体外，是关键的“肉”。材料决定了电缆的电气性能，常用交联聚乙烯或聚烯烃等无卤材料，这些材料燃烧时主要分解为水和二氧化碳，不产生有毒的卤化氢气体。

填充物和包带：用来填充芯线间的缝隙，使电缆外形圆整，同时提供额外的隔热和阻燃效果。

内衬层：位于成缆后的缆芯与护套之间，进一步保护内部结构。

铠装层（部分型号提供）：位于护套下方，通常是钢带或钢丝，用以增加电缆的机械强度，承受压力、拉力和防鼠咬。

护套层（外层“外衣”）：这是低烟无卤特性的核心展示区。护套材料本身须是无卤的，通常为低烟无卤阻燃聚烯烃。它负责实现整根电缆的低烟、无毒和阻燃特性。

它的核心特性：不只是“低烟无卤”

物理与机械特性

抗拉强度：低烟无卤电缆的抗张强度大于1.2Kgf/mm²，高于普通聚氯乙烯(PVC)电缆（>1.05Kgf/mm²），更坚固耐用。

耐温范围广：工作温度可达 -30℃ ~ 105℃，能适应多种严苛气候。

耐磨性好：护套材料经过优化，具有良好的耐磨性，保护内部结构，延长使用寿命。

电气与安全特性

高体积电阻率：大于 10¹⁶ Ω/cm³（普通PVC仅10¹²~10¹⁵ Ω/cm³），绝缘性能优。

耐高压：短时耐压可达15KV以上（普通PVC约10KV），安全性更高。

严苛标准下的性能（核心优势）

低烟无卤电缆突出的优势在于其在火灾场景下的表现，以下数据是好的证明：

低烟密度：在模拟火灾的密闭空间燃烧测试中，其小透光率（烟密度）须 ≥ 60%。这意味着浓烟较少，能见度更高。

无卤 (Zero Halogen)：不含卤素，燃烧后不产生氯化氢等剧毒腐蚀性气体，保障人员撤离安全，避免电子设备被腐蚀。

低腐蚀性：燃烧气体溶于水的pH值 ≥ 4.3（弱酸性），且电导率 ≤ 10 μS/mm，腐蚀性大幅降低。

低毒性 (Low Toxicity)：毒气致人伤亡的关键指标。该电缆的毒性指数 < 5.0，远低于普通电缆，降低了次生伤亡风险。

阻燃性：能有效阻止火焰蔓延，避免火势沿电缆线路迅速扩大，为灭火创造有利条件。

它的应用场景：都用在哪儿？

凭借上述优势，低烟无卤电缆主要应用于人员密集、空间封闭或对设备安全要求高的场所：

公共交通：地铁、轻轨、高铁等密闭系统，保障人员在隧道内逃生。

公共建筑：高层建筑、医院、学校、商场等，符合国家强制性消防规范。

数据中心与机房：保护价值连城的IT设备免受腐蚀气体侵害，确保数据安全。

船舶、海上平台：在有限空间中，大限度提升火灾时的安全性。

关键工业与交通设施：核电站、机场、发电站、化工厂等对安全要求严苛的场所。

它的发展现状：为何越来越普及

伦敦地铁火灾等惨痛教训推动了全球对低烟无卤电缆的重视和推广。如今，随着中国GB 51348-2019《民用建筑电气设计标准》等国家强制性规范的推行，低烟无卤电缆在人员密集场所的使用已成为硬性要求，其全球市场也正以约8.5% 的年复合增长率持续扩大。

总结一下：低烟无卤电缆的“结构”是保证其功能实现的基础，而它的“特性”则是决定其价值的关键。它的出现，真正回答了“当火灾发生时，电缆除了导电，还能做什么？”这个问题，答案是：为生命争取更多时间。
