高压电缆

高压电缆是一种用于传输高电压（通常指35千伏[kV]及以上） 电能的特殊电力电缆。它们是现代电力系统中不可或缺的部分，用于在发电厂、变电站、城市电网以及需要长距离、大容量或特殊环境（如地下、人口密集区）输电的场景。

一、高压电缆的特征和组成部分：

1.  高电压等级：

通常将额定电压划分为：

高压： 35 kV 到 110 kV (有时上限到 132 kV 或 150 kV)

超高压： 220 kV, 275 kV, 330 kV, 380 kV, 400 kV, 500 kV

特高压： 750 kV, 1000 kV (交流) / ±800 kV, ±1100 kV (直流)

电压越高，传输相同功率时电流越小，线路损耗越低，传输距离越远，效率越高。

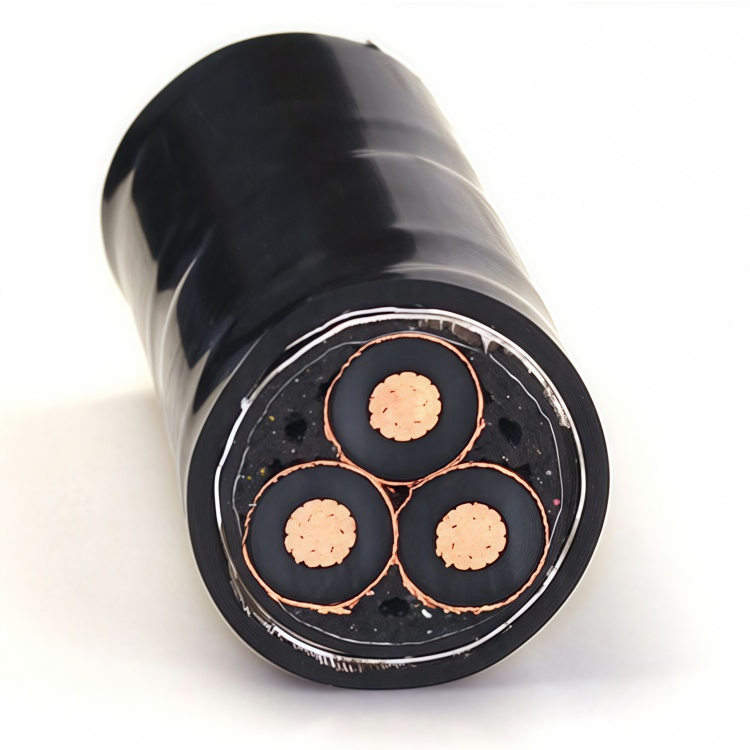

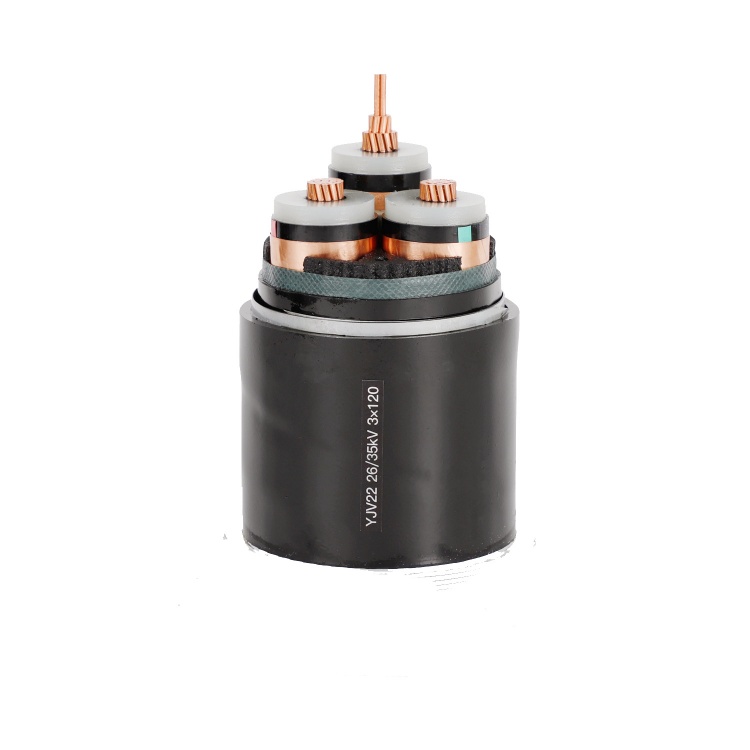

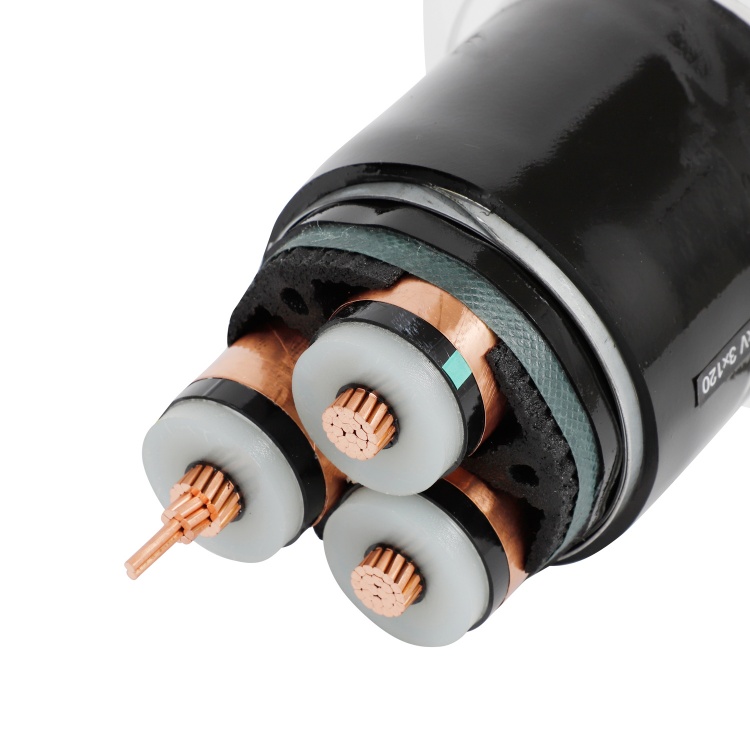

2.  复杂的多层结构：

为承受高电压带来的巨大电应力（电场强度）并确保安全可靠运行，高压电缆的结构比低压电缆复杂得多：

(1)导体： 通常由高纯度铜或铝制成，具有很大的截面积，以承载大电流。导体形状可能是实心、绞合或分割导体（减少集肤效应和邻近效应损耗）。

(2)内半导体屏蔽层： 包裹在导体外部。由导电聚合物材料制成，作用是：

使导体表面光滑，去除导体表面的不规则凸起，避免局部电场集中（电晕放电）。

在导体和绝缘层之间提供平滑的电场过渡。

(3)绝缘层： 这是高压电缆技术要求较高的部分。须具有绝缘强度、耐电性能、机械性能和热稳定性。现代高压电缆常用的绝缘材料是交联聚乙烯。

交联聚乙烯： 通过化学或物理方法将聚乙烯分子链交联起来，大大提高了其耐热性（从70-90°C提高到90-105°C）、机械强度、耐环境应力开裂性和电气性能（尤其是耐电树性能）。其制造工艺要求高（如三层共挤）。

(4)金属屏蔽/护套：

金属屏蔽层： 通常由铜带或铜丝编织而成，紧密包裹在外半导体层外。主要作用：

提供故障电流（如短路电流）的低阻抗通路。

限制电缆产生的电磁场对外界的干扰（电磁兼容）。

作为电缆保护系统的接地回路。

(5)金属护套： 在屏蔽层外，通常由铅合金、铝或铜制成（有时屏蔽层兼作护套）。主要作用：

防止水分和潮气侵入绝缘层（径向防水）。

提供一定的机械保护。

(6)外护套： 外层，由高分子材料（如聚乙烯、聚氯乙烯）制成。主要作用：

提供机械保护（磨损、冲击、化学腐蚀、紫外线辐射等）。

防止水分沿电缆纵向渗透（纵向防水）。

有时具有阻燃、防白蚁等特殊性能。

二、高压电缆应用场景：

城市地下电网的主干输电线路。

连接发电厂与枢纽变电站。

无法架设架空线路的地区（如风景保护区、机场附近、建筑物密集区）。

对供电可靠性要求高的场所（如数据中心、医院）。

大型工业企业的内部供电主干线。

高压电缆是一种技术密集型的电力传输设备，其核心在于利用复杂的多层结构（特别是高性能的XLPE绝缘层和屏蔽设计）来安全可靠地承载高的电压等级（35kV及以上），实现电能在地下或者特殊环境中的可靠传输。它是现代城市电网、跨区域联网和可再生能源接入不可或缺的基础设施。
